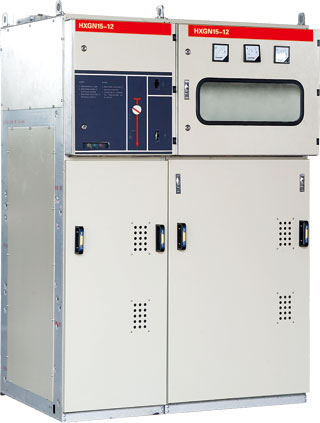

HXGN15-12(SF6)箱型固定式交流金屬封閉環網開關設備 您當前的位置：首頁 > 產品展示

    HXGN15-12(SF6)型單元式交流金屬封閉環網開關設備(以下簡稱環網柜)是在引進國外先進技術并按照國內農電及城網改造之要求而設計、研制成功的新一代高壓電器產品。各項技術性能指標全部達到IEC62271-200:2003和GB3906標準。

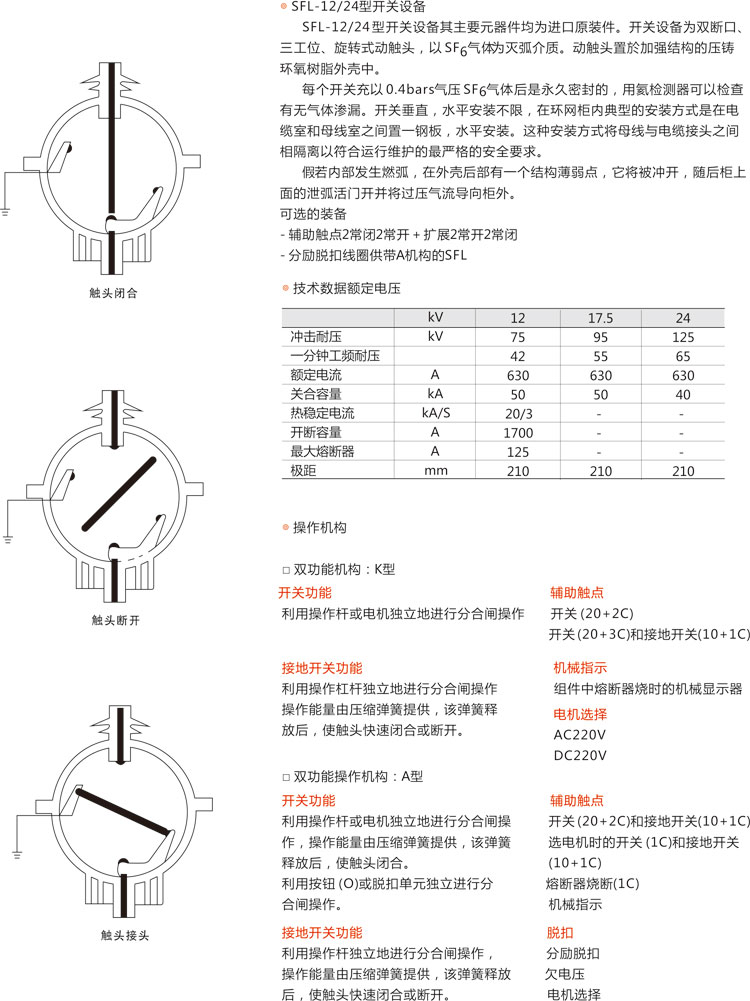

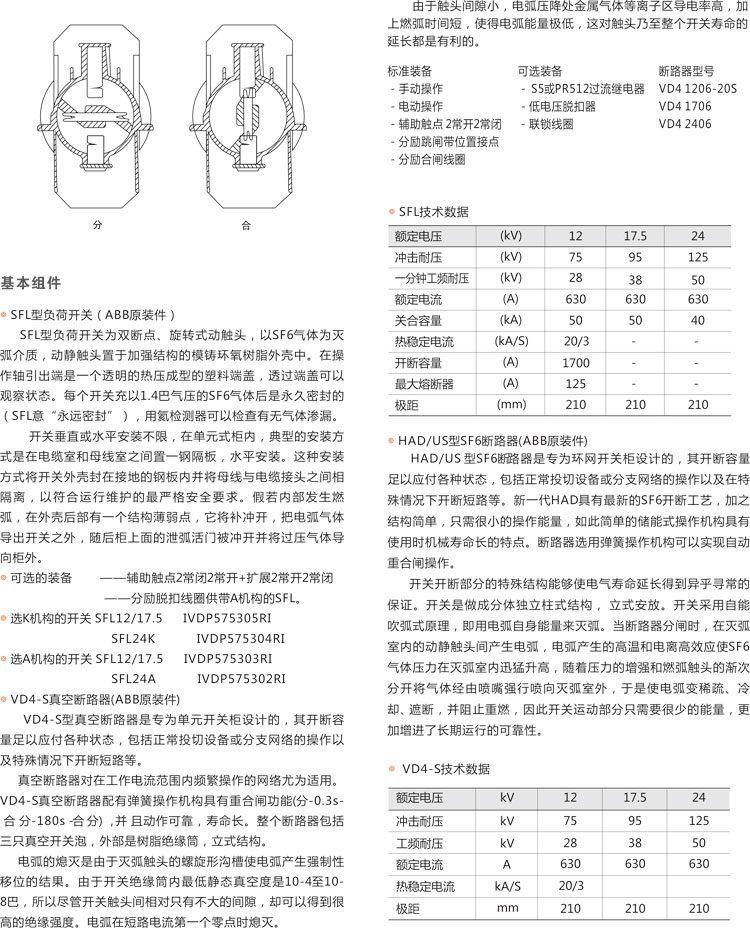

    環網柜的主開關、操作機構及元器件采用ABB公司原裝件或采用進口部件國內組裝生產的SFL-12/24型開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6。斷路器或VD4-S型真空斷路器，其操作方式分為手動、電動兩種。
    柜體經數控機床加工后鉚接而成，防護等級達到IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外形美
觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。
    HXGN15-12(SF6)型單元式交流金屬封閉環網開關設備，適用于交流50Hz、12kV的電力網絡中，作為電能的接受和分配之用。

使用環境條件
    ◎ 環境溫度：上限+40℃，下限-25℃；
    ◎ 海拔高度：海拔高度不超過2000m;
    ◎ 相對溫度：日平均值不大于95%;月平均值不大于90％;
    ◎ 周圍環境：周圍空氣不受腐蝕氣體或可燃性氣體、水蒸氣等明顯污染。無經常性的劇烈振動。

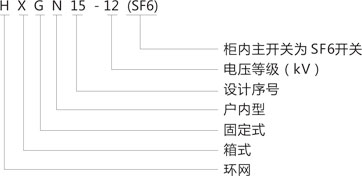

型號及其含義

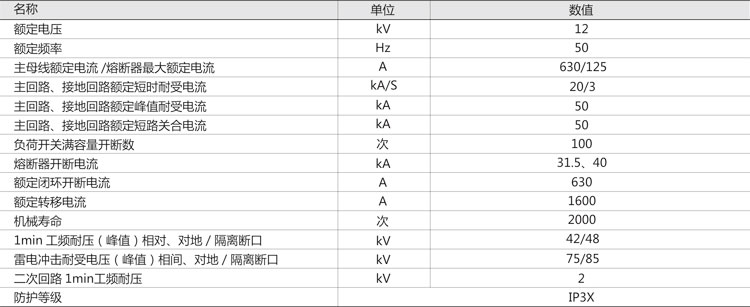

主要技術參數

結構特點
    ◎ 柜體結構
     環網柜體采用2mm厚敷鋁鋅板（或冷軋板噴塑后）鉚接成型，柜后設有二處壓力釋放孔，其一是針對電纜室，另一個針對負荷開關／母線室。此結構能夠最大限地保障人身安裝和運行設備的可靠。

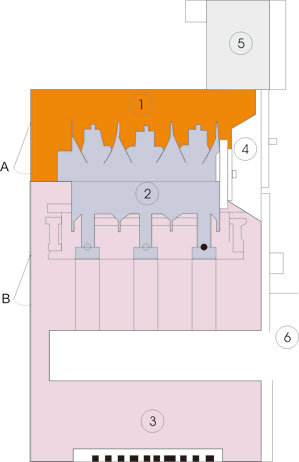

    ◎ 各間隔小室
    1.母線室
    母線室位于柜的頂部并連接相鄰開關柜。
    2.負荷開關是獨立單元，內部充以SF6氣體。

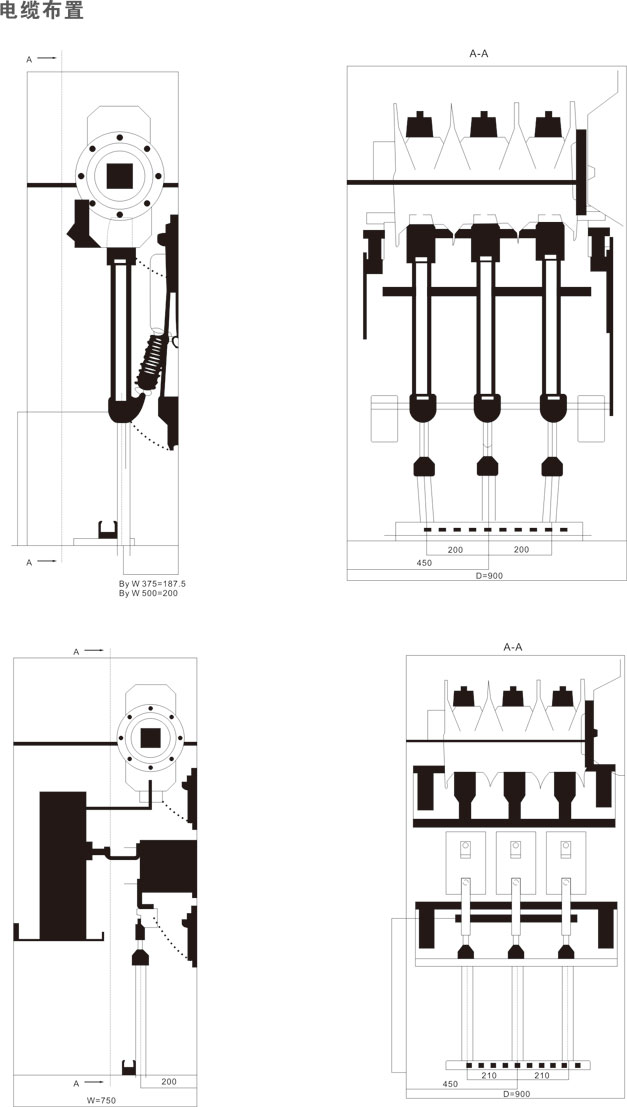

    3.電纜室
    大約75%空間是用于電纜連接、熔斷器、接地開關和CT、PT安裝。
    4.機構小室與聯鎖
    小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。
    5.繼電器箱
    繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。
    6.斷路器室
    一個斷路器（SF6或真空）能置于負荷開關之下方。
    ◎ 壓力釋放
     1.上面的壓力釋放
    上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。
    2.下面的壓力釋放
    下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
